EDBE1807B:

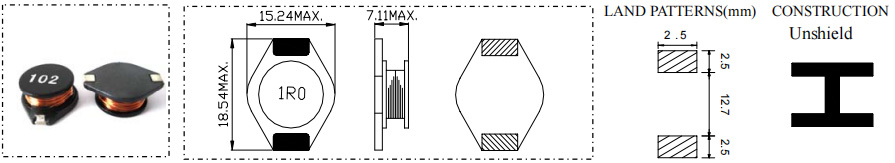

DIMENSIONS(mm):

RoHS Compliant(SGS Certified Result)
Pb	Cd	Cr＋6	PBBs	PBDEs
＜1000ppm	ND	ND	ND	ND

FEATURES：

Electrical Characteristics：

Part Number	Test Condition	Inductance (μH)	Tolerance （%）	D.C.R(Ω) Max.	Rated Current
					Isat(A)	Irms(A)
EDBE1807B-1R0N	100KHz/1.0V	1.0	±30	9m	20.00	8.60
EDBE1807B-2R2M	100KHz/1.0V	2.2	±20	14m	16.00	7.10
EDBE1807B-3R3N	100KHz/1.0V	3.3	±30	18m	14.00	6.20
EDBE1807B-5R6M	100KHz/1.0V	5.6	±20	20m	12.00	5.30
EDBE1807B-100M	100KHz/1.0V	10	±20	31m	10.00	4.30
EDBE1807B-150M	100KHz/1.0V	15	±20	36m	8.00	4.00
EDBE1807B-220M	100KHz/1.0V	22	±20	47m	7.00	3.50
EDBE1807B-330M	100KHz/1.0V	33	±20	66m	5.50	3.00
EDBE1807B-470M	100KHz/1.0V	47	±20	86m	4.50	2.60
EDBE1807B-680M	100KHz/1.0V	68	±20	130m	3.50	2.30
EDBE1807B-101M	100KHz/1.0V	100	±20	190m	3.00	1.80
EDBE1807B-151M	100KHz/1.0V	150	±20	250m	2.60	1.50
EDBE1807B-221M	100KHz/1.0V	220	±20	0.380	2.40	1.20
EDBE1807B-331M	100KHz/1.0V	330	±20	0.560	1.90	1.00
EDBE1807B-471M	100KHz/1.0V	470	±20	0.850	1.40	0.82
EDBE1807B-681M	100KHz/1.0V	680	±20	1.100	1.20	0.72
EDBE1807B-102M	100KHz/1.0V	1000	±20	1.800	1.00	0.56

1、Inductance is measured with a LCR meter:HP4284A & 3532-50 or equivalent.
2、D.C .R is measured with a Digital Multimeter TH2512B or equivalent.
3、The Isat is the current at which the inductance decreases by 10% from the initial value
4、The Irms by Stand-Type is the current at which the temperature rise is △T≤40℃，whichever（T
